Factor de potencia
Se define factor de potencia, f.d.p., de un circuito de corriente alterna, como la relación entre la potencia
activa, P, y la potencia aparente, S. Da una medida de la capacidad de una carga de absorber potencia activa. Por
esta razón, f.d.p = 1 en cargas puramente resistivas; y en elementos inductivos y capacitivos ideales sin resistencia
f.d.p = 0.
Donde Φ es el ángulo entre la potencia activa P y el valor absoluto de la aparente S.
Se dice que:
Un factor de potencia adelantado significa que la corriente se adelanta con respecto a la tensión, lo que implica carga
capacitiva. Potencia reactiva negativa.
Un factor de potencia atrasado significa que la corriente se retrasa con respecto a la tensión, lo que implica carga
inductiva. Potencia reactiva positiva.
Mejora del factor de potencia
A menudo es posible ajustar el factor de potencia de un sistema a un valor muy próximo a la unidad.
Esta práctica es conocida como mejora o corrección del factor de potencia y se realiza mediante la conexión a través
de conmutadores, en general automáticos, de bancos de condensadores o de inductancias, según sea el caso el tipo
de cargas que tenga la instalación.

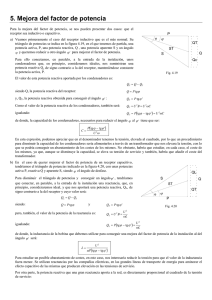

Supongamos una instalación de tipo inductivo cuyas potencias P, Q y S forma el triángulo de la figura 1. Si se desea
mejora el cosφ a otro mejor cosφ', sin variar la potencia activa P, se deberán conectar un banco de condensadores
en paralelo a la entrada de la instalación para generar una potencia reactiva Qc de signo contrario al de Q, para así
obtener una potencia reactiva final Q
Además la CFE permite un factor de potencia
Fórmula de Recargo:
Porcentaje de Recargo = 3/5 x ( ( 90 / FP ) - 1 ) x 100
Fórmula de Bonificación:
Porcentaje de Bonificación = 1/4 x ( 1 - ( 90 / FP ) ) x 100
FP menor que 90%
FP mayor o igual a 90%
Donde FP es el Factor de Potencia expresado en por ciento.
Los valores resultantes de la aplicación de estas fórmulas se redondearán a un solo decimal, según sea o no menor
que 5 (cinco) el segundo decimal. En ningún caso se aplicarán porcentajes de recargo superiores a 120% (ciento
veinte por ciento), ni porcentajes de bonificación superiores a 2.5% (dos punto cinco por ciento).
