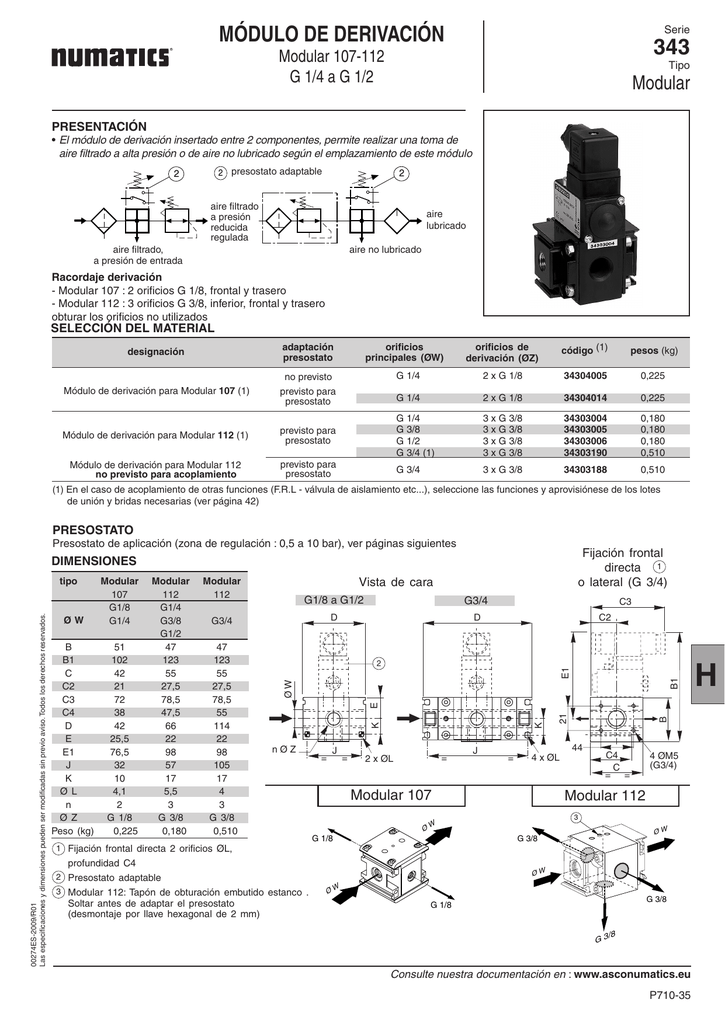

módulo de derivación 343

MÓDULO DE DERIVACIÓN
Serie
343
Modular 107-112
G 1/4 a G 1/2
Tipo
Modular
PRESENTACIÓN
•El módulo de derivación insertado entre 2 componentes, permite realizar una toma de aire filtrado a alta presión o de aire no lubricado según el emplazamiento de este módulo
2 presostato adaptable
2
2
aire filtrado
a presión
reducida
regulada
aire
lubricado
aire no lubricado
aire filtrado,
a presión de entrada
Racordaje derivación
- Modular 107 : 2 orificios G 1/8, frontal y trasero
- Modular 112 : 3 orificios G 3/8, inferior, frontal y trasero
obturar los orificios no utilizados
SELECCIÓN DEL MATERIAL
orificios
principales (ØW)
adaptación
presostato
designación
orificios de
derivación (ØZ)
código (1)
pesos (kg)
no previsto
G 1/4
2 x G 1/8
34304005
0,225
Módulo de derivación para Modular 107 (1)
previsto para
presostato
G 1/4
2 x G 1/8
34304014
0,225
Módulo de derivación para Modular 112 (1)
previsto para
presostato
G 1/4
G 3/8
G 1/2
G 3/4 (1)
3 x G 3/8
3 x G 3/8
3 x G 3/8
3 x G 3/8
34303004
34303005
34303006
34303190
0,180
0,180
0,180
0,510
Módulo de derivación para Modular 112
no previsto para acoplamiento
previsto para
presostato
G 3/4
3 x G 3/8
34303188
0,510
(1) En el caso de acoplamiento de otras funciones (F.R.L - válvula de aislamiento etc...), seleccione las funciones y aprovisiónese de los lotes
de unión y bridas necesarias (ver página 42)
PRESOSTATO
Presostato de aplicación (zona de regulación : 0,5 a 10 bar), ver páginas siguientes
Fijación frontal
directa 1
o lateral (G 3/4)
1 Fijación frontal directa 2 orificios ØL,
E1
2
nØZ
J
=
=
=
2 x ØL
Ø
=
4 x ØL
G 1/8
3 Modular 112: Tapón de obturación embutido estanco . B
44
C4
C
= =
4 ØM5
(G3/4)
Modular 112
3
W
ØW
G 3/8
profundidad C4
Soltar antes de adaptar el presostato
(desmontaje por llave hexagonal de 2 mm)
J
Modular 107
ØW
2 Presostato adaptable
C3
C2
21
123
55
27,5
78,5
55
114
22
98
105
17
4
3
G 3/8
0,510
D
K
123
55
27,5
78,5
47,5
66
22
98
57
17
5,5
3
G 3/8
0,180
G3/4
D
E
102
42
21
72
38
42
25,5
76,5
32
10
4,1
2
G 1/8
0,225
G1/8 a G1/2
K
B1
C
C2
C3
C4
D
E
E1 J
K
Ø L
n
Ø Z
Peso (kg)
Vista de cara
B1
tipo Modular Modular Modular
107
112
112
G1/8
G1/4
ØW
G1/4
G3/8
G3/4
G1/2
B
51
47
47
ØW
00274ES-2009/R01
Las especificaciones y dimensiones pueden ser modificadas sin previo aviso. Todos los derechos reservados.
DIMENSIONES
Ø
W
G 3/8
G 1/8
/8
G3
Consulte nuestra documentación en : www.asconumatics.eu
P710-35
