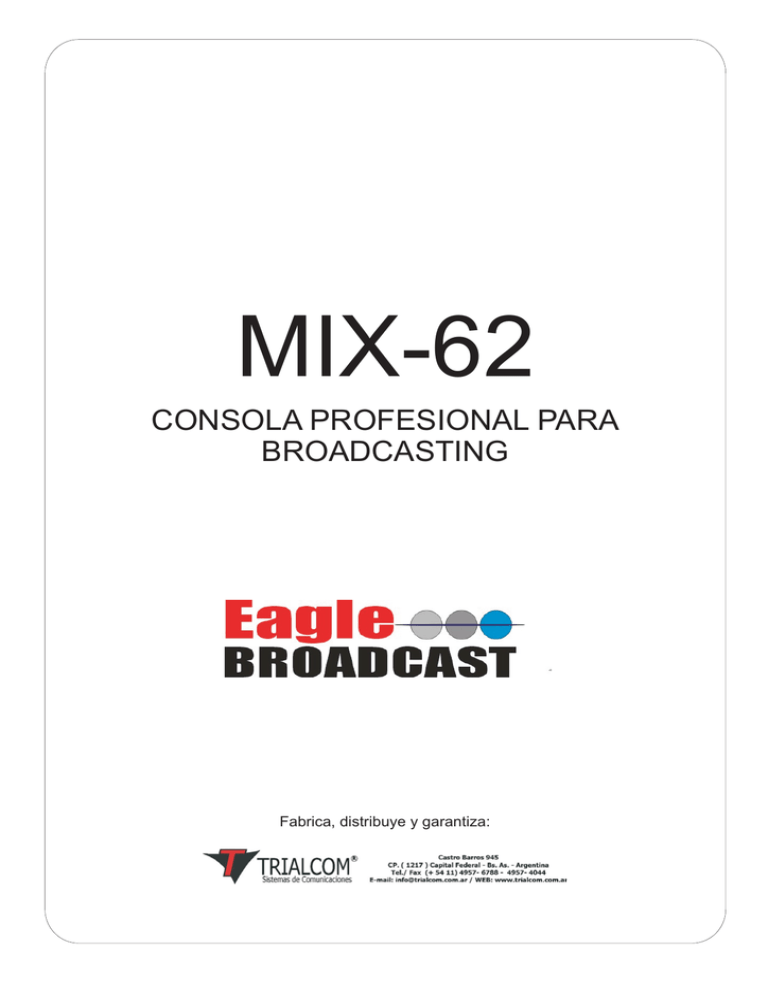

CONSOLA PROFESIONAL PARA BROADCASTING

MIX-62
CONSOLA PROFESIONAL PARA
BROADCASTING
Fabrica, distribuye y garantiza:
INDICE
1. INSTALACIÓN (pag. 2 )
2. DESCRIPCIÓN GENERAL (pag. 3)
3. DESCRIPCIÓN, FUNCIONES DE CADA CANAL (pag. 4)
3.1. CANALES MIC / LINE STEREO (Canales 1 a 4) (pag. 4)
3.2. CANALES LINE / LINE (canales 5 y 6) (pag. 4)
3.3. HÍBRIDO TELEFÓNICO (pag.5)
4. DESCRIPCIÓN DE LAS SALIDAS (pag. 5)
4.1. MASTER OUTPUT (pag. 5)
4.2. MONITOR (pag. 5)
4.3. TALKBACK (pag. 5)
4.4. VU indicador a LED (pag. 5)
5. OPERACIÓN (INTRODUCCIÓN) (pag. 6)
5.1. CANAL MIC / LINE STEREO (Canales 1 a 4) (pag. 7)
5.1.1. AJUSTE INICIAL (pag. 7)
5.1.1.1 ASIGNACIÓN EN GRUPO (pag. 7)
5.1.2. BOTÓN CUE (ESCUCHA PREVIA) (pag. 8)
5.1.3. FUNCIÓN ON/OFF (pag. 8)
5.1.4. FADER (ATENUADOR DE AUDIO PRINCIPAL) (pag. 8 )
5.2. CANAL LINE / LINE STEREO (Canales 5 y 6) (pag. 9)
5.2.1. BOTÓN CUE (ESCUCHA PREVIA) (pag. 9)
5.2.2. FUNCIÓN ON/OFF (pag. 9)
5.2.3. FADER (ATENUADOR DE AUDIO PRINCIPAL) (pag. 9)
5.3. CANAL HIBRIDO TELEFONICO (pag. 10)
5.3.1. ENTRADA “TELCO” (pag. 10)
5.3.2. ENTRADA ”PHONE” (pag. 10)
5.3.3. AJUSTE NULL (pag. 10)
5.3.4. CONTROL DE GANANCIA (pag. 10)
5.3.5. LED “OVELOAD” (pag. 10)
5.3.6. CONTROL “RTN” LEVEL (pag. 11)
5.3.7. BOTÓN DE ASIGNACIÓN A BARRAS PGM1 PGM2 (pag. 11)
5.3.8. BOTÓN CUE (ESCUCHA PREVIA) (pag. 11)
5.3.9. BOTÓN “TALKBACK” (pag. 11)
5.3.10. FADER (ATENUADOR DE AUDIO PRINCIPAL) (pag. 12)
5.3.11. FUNCIÓN ON/OFF (pag. 12)
5.3.12. OPERACIÓN DEL CANAL HÍBRIDO TELEFÓNICO (pag. 12)
6. SALIDAS DE LA CONSOLA (pag. 13)
6.1. SALIDA MASTER (MASTER OUTPUT) (pag. 13)
6.2. SALIDA STUDIO - SPK OUT (pag. 14)
6.3. SALIDA STUDIO - PHN OUT (pag. 14)
6.4. SALIDA CONTROL - SPEAKER (pag. 15)
6.5. SALIDA CONTROL - CONTROL PHONES (pag. 15)
7. ENTRADA DE MONITOREO DE AIRE (pag. 15)
8. PULSADOR DE TALKBACK (pag. 16)
9. CONECTOR DB-9 TORRETA DE VUMETROS Y CUE (pag. 16)
10. CONECTOR TALLY OUT (pag. 16)
11. ALGUNOS EJEMPLOS DE CONEXIÓN (pag. 17)
12. ARMADO DE CONECTORES Y CABLES (pag. 18)
13. ESPECIFICACIONES TÉCNICAS (pag. 19)
14. DIMENSIONES (pag. 19 y 20)
15. GARANTÍA (pag. 21)
MIX - 62
Eagle Broadcast by TRIALCOM
Pag. 1
Gain Adj.
bdvtdy
1.
INSTALACIÓN
Por favor, lea este manual cuidadosamente
y guárdelo para futuras consultas.
La Consola MIX-62 ha sido concebida y
construida de acuerdo a las
reglamentaciones sobre la seguridad
eléctrica existentes.
Por favor utilice cables de alta calidad, con
buena protección eléctrica y conexiones
balanceadas donde así lo requiera.
La instalación tiene que ser llevada a cabo
por técnicos calificados.
Las imágenes y los dibujos gráficos que
están en este Manual pueden ser
levemente diferentes de los que están
MIX - 62
Eagle Broadcast by TRIALCOM
Gain Adj.
bdvtdy
impresos en el gabinete de esta unidad.
TRIALCOM está a su entera disposición
para cualquier consulta con referencia al
uso e instalación de esta Consola. Por favor
lea completa y cuidadosamente el manual
y los diagramas eléctricos antes de
contactar a nuestra Oficina Técnica.
Por favor verifique que la conexión a tierra
en su instalación eléctrica esté disponible
(tercer pata de la línea de 220 V). Dentro de
la Consola MIX-62 la tierra de audio y la
conexión a tierra del chasis están
interconectadas.
Pag. 2
2. Descripción General
PGM 1PGM 2
TRIM
Selector
MIC
Vumetro
Parlante
CUE de entradas GRP
a LED
de CUE
bdvtdy
bdvtdy
Modulo ON
Modulos
MIC-LINE
Modulos
LINE-LINE
VU a LED
incluidos
Asignacion
TALKBACK
a Monitor
MIC
Gain
bdvtdy
bdvtdy
Audio
Estudio
Hibridos
Master
PGM 1
Master
PGM 2
Auriculares
Audio
Control
La Consola MIX-62 incorpora las siguientes prestaciones:
4 canales con entradas de Línea Balanceada/Micrófono con Phantom de 48 V,
2 canales con entradas Línea Balanceada/Línea Desbalanceada.
2 canales de Híbridos Telefónicos.
2 salidas Master Estéreo (PROGRAMA 1 y PROGRAMA 2).
monitoreo independiente de audio a Estudio y a Control.
los canales de Línea/Micrófono y Línea/Línea poseen un control de ganancia
general (TRIM) e indicador de sobrecarga.
ecualizador de dos bandas para los primeros 4 canales para regular de manera
independiente la ecualización de los mismos.
vúmetros de Led, en el panel de la consola.
Torreta opcional con vúmetro de Led o de aguja clásico, con parlante de CUE
amplificado.
MIX - 62
Eagle Broadcast by TRIALCOM
Pag. 3
Entradas MIC
Ecualizador MIC
Entrada LINE
desbalanceada
Entrada LINE
balanceada
Entradas LINE
estereo
Entradas
Telco
NULL
Salida
PGM 1
Tally
Salida
PGM 2
Conector
Torreta
Salida
Estudio
Salida
Control
3. DESCRIPCION, FUNCIONES DE CADA CANAL
3.1 CANALES MIC/LINE STEREO (Canales 1 a 4)
Se ofrecen dos entradas seleccionables por medio de un pulsador con retención ubicado
en la parte superior del canal.
Los canales 1 a 4 cuentan con sus entradas de MIC y LINE balanceadas electrónicamente,
asegurando inmunidad eléctrica por ruido externo.
Una de las entradas es de Micrófono (MIC) con conector combo XLR-3 y Jack 6,5 mm
(mono balanceado) y una Entrada (LINE) stereo con Jack 6,5 mm cada canal.
Posee un control de ganancia de entrada (TRIM) y un indicador LED de nivel excesivo de
audio de entrada (OVERLOAD).
Dos barras de Asignación (PGM1, PGM2) y una línea de Previo (CUE), un pulsador ON
luminoso de habilitación general del canal.
Un pulsador de asignación GRP, agrupa el encendido de varios canales de micrófonos al
mismo tiempo (MIC GRP).
Se proporcionan 48 V de alimentación en la entrada de MIC para los micrófonos de tipo “a
condensador”, permitiendo también la conexión de micrófonos dinámicos indistintamente.
3.2 CANALES LINE/LINE (canales 5 y 6)
Ofrecen dos entradas de línea seleccionables por medio de un pulsador con retención
ubicado en la parte superior del canal.
Una entrada con ficha del tipo Jack 6,5 mm, balanceada electrónicamente asegurando
inmunidad eléctrica por ruido externo.
La otra entrada con fichas RCA desbalanceadas para facilitar la conexión de dispositivos
que poseen estos conectores.
Posee un control de ganancia de entrada (TRIM) y un indicador LED de nivel excesivo de
entrada (OVERLOAD).
Dos barras de asignación (PGM1, PGM2), una línea de previo CUE y un pulsador ON de
habilitación general.
3.3 HÍBRIDO TELEFÓNICO
MIX - 62
Eagle Broadcast by TRIALCOM
Pag. 4
La Consola MIX-62 posee 2 Híbridos Telefónicos de 1 línea cada uno, posee un control de
retorno (RTN) en cada uno de ellos y un preset (GAIN) interno para ajustar el nivel de audio
entrante de la comunicación telefónica, si este nivel es excesivo el LED OVERLOAD se
iluminará. A su vez cuenta con tres barras de asignación (PGM1, PGM2 y CUE), Un
pulsador talkback “TBK” para accionamiento del micrófono de órdenes para la línea
telefónica.
4. DESCRIPCIÓN DE LAS SALIDAS
4.1 MASTER OUTPUT
Salidas independientes de los canales estéreo PGM1 y PGM2, cada uno de ellos con su
potenciómetro (MASTER OUTPUT) independiente de canal izquierdo y derecho.
Sus conexiones son balanceadas electrónicamente.
4.2 MONITOR
Posee dos circuitos de monitoreo. Uno para Estudio y otro para Control, a su vez cada uno
de ellos con un control de auriculares y parlantes para la correcta audición en ambos
lugares. Se puede asignar a estos monitores, las barras de selección PGM1, PGM2, CUE y
AIRE para su audición.
4.3 TALKBACK
Cómodo pulsador para órdenes a Estudio. Al accionarlo baja el nivel de monitoreo
permitiendo escuchar la indicación de operador.
4.4 VU indicador a LED
Incluido en el panel frontal de la consola. Permite visualizar el nivel de audio de PGM1 o
PGM2 previamente seleccionados con el pulsador de vúmetros.
MIX - 62
Eagle Broadcast by TRIALCOM
Pag. 5
5. OPERACION (Introducción)
Selector
CUE de entradas
Módulo ON
MIC
GRP
Módulos
MIC-LINE
Entradas MIC
Ecualizador MIC
PGM 1Asignación
MIC
PGM 2
a Monitor
Vúmetro
VU a LED
Parlante
TALKBACK
a LED
incluidos
de CUE
TRIM
Módulos
LINE-LINE
Entrada LINE
desbalanceada
Entradas LINE
estereo
MIX - 62
Eagle Broadcast by TRIALCOM
Audio
Estudio
Híbridos
Monitor
PGM 1
Entrada LINE
balanceada
NULL
Monitor
PGM 2
Entradas
Telco
Salida
PGM 1
Tally
Salida
PGM 2
Auriculares
Audio
Control
Conector
Torreta
Salida
Estudio
Salida
Control
Pag. 6
5.1 CANAL MIC / LINE STEREO (Canales 1 a 4)
Estos canales en conjunto permiten conectar hasta 4 micrófonos simultáneamente.
Poseen tensión de 48 V para alimentarlos con Phantom y evitar colocar la fuente exterior.
Los ecualizadores de los cuatro primeros canales están ubicados debajo de una tapita
protectora, accesibles retirando dos tornillos de fijación. Estos permiten ajustar la
ecualización de alta y baja frecuencia de cada canal.
5.1.1 AJUSTE INICIAL
El ajuste es sencillo, se debe colocar la llave MIC/LINE del canal 1 en MIC.
El potenciómetro MASTERr OUTPUT de PGM1, Left y Right en su posición central.
Se selecciona el nivel adecuado (control deslizable) en la posición “0 db”
El botón PGM1 del canal asignado con su Led encendido.
Los Vúmetros indicarán el nivel con su selector colocado en PGM1.
Se puede ajustar el TRIM del canal hasta obtener en los picos un “0 dB” en el vúmetro de la
consola. Realizar esta prueba con una locución en un nivel adecuado.
Verificar que el Led de OVERLOAD no se encienda, de encenderse reajustar el TRIM del
canal.
Repetir este ajuste para los cuatro primeros canales en caso de utilizar 4 micrófonos.
Si se utiliza la entrada LINE del canal (nivel de línea), seleccionar con la llave la entrada
correspondiente de LINE e inyectar una señal a 0 dB en la entrada del canal con alguna
fuente de sonido o con un oscilador de referencia y ajustar el TRIM de este canal hasta
lograr el 0 dB en el Vúmetro de la consola sin retocar el MASTER OUTPUT.
Esta forma de ajuste asegura que el “margen” será suficiente para poder operar la consola
frente a variaciones de niveles considerables.
Se debe recordar que la salida Master generalmente está asignada a un distribuidor que
entrega señal al transmisor y demás accesorios o directamente al transmisor, por lo cual se
debe tener cuidado con su nivel.
La asignación a PGM2 (Programa 2) debería ser muy similar y no requeriría demasiados
reajustes. Verifique los niveles igual que para PGM1 (Programa 1).
5.1.1.1 ASIGNACIÓN EN GRUPO
Los canales de MIC/LINE poseen un pulsador de asignación a Grupo que agrupa el
encendido de varios canales de micrófono o línea al mismo tiempo (MIC GRP). Esta función
solo es útil para su uso con más de un micrófono, no así con las entradas de línea, ya que
abriría varias a la vez. Con los pulsadores de ON AIR apagados, colocar el pulsador de MIC
GRP con su Led encendido, por ejemplo canales 1 a 3. Luego, al presionar cualquiera de
los tres pulsadores de ON AIR, automáticamente se encenderán los tres primeros canales.
Esto facilita notablemente la utilización de la consola al operador. También se cuenta con la
“selección inversa” en caso de necesitar encender unos micrófonos y apagar otros. Esto se
logra asignando el grupo con unos pulsadores ON iluminados y otros apagados. Entonces
al tocar uno solo de los pulsadores, como lo antes mencionado, se encenderán los
apagados y se apagarán los encendidos.
MIX - 62
Eagle Broadcast by TRIALCOM
Pag. 7
5.1.2 BOTON CUE (ESCUCHA PREVIA)
El botón CUE de pre-escucha sirve para la identificación del audio entrante al canal aunque
el potenciómetro deslizable principal esté todavía cerrado y el botón ON/OFF esté apagado.
Su Led encendido en cada canal indica su activación.
Por favor, note que cada vez que se escoge una selección de CUE en los distintos canales,
el audio que se escucha en los parlantes es la mezcla de todos los audios de los canales
seleccionados. El volumen que se escucha en el parlante del CUE, puede ser modificado
mediante un ajuste interno, ubicado en la parte posterior muy próximo al conector de
alimentación de la Consola (ver figura).
Volumen
del CUE
5.1.3 FUNCIÓN ON/OFF
El botón ON/OFF habilita/deshabilita la salida del canal principal hacia las salidas de Master
PGM1, PGM2 (dependiendo de los interruptores seleccionados en el panel de asignación).
Si el canal está en el estado “OFF” apagado no se transmite ninguna señal, aunque el
potenciómetro principal (FADER) esté abierto.
5.1.4 FADER (ATENUADOR DE AUDIO PRINCIPAL)
El atenuador FADER es uno de los mecanismos más importantes de la consola. Por esta
razón, TRIALCOM utiliza potenciómetros que controlan audio por VCA (Amplificadores
Controlados por Tensión), esto asegura una mayor calidad de audio frente a los ruidos que
producen los potenciómetros por procesos de desgaste.
Los atenuadores FADER instalados en esta Consola tienen un ciclo de vida útil de 300.000
accionamientos, estos ciclos se reducen si el mantenimiento y la limpieza del lugar de
operación no son los adecuados.
MIX - 62
Eagle Broadcast by TRIALCOM
Pag. 8
5.2 CANALES LINE / LINE STEREO (Canales 5 y 6)
El ajuste es sencillo, se debe colocar la llave LINE/LINE del canal 5 en la posición donde se
haya conectado la entrada, balanceada o desbalanceada. El potenciómetro Master Output
de PGM, Left y Right en su posición central.
Se ajusta el nivel del canal seleccionado (FADER) en la posición “0 dB”
El botón PGM 1 del canal asignado con su Led encendido.
Los Vúmetros indicarán el nivel con su selector colocado en PGM 1.
Seleccionar con la llave del canal la entrada correspondiente (A o B) e inyectar un “0 dB” en
la entrada del canal con alguna fuente de sonido o con un oscilador de referencia y ajustar el
TRIM del canal hasta obtener en los picos un “0 dB” en el Vúmetro de la consola .
Verificar que el Led de OVERLOAD no se ilumine de encenderse reajustar el TRIM del
canal.
Esta forma de ajuste asegura tener el “margen” suficiente para poder manejar la consola
frente a variaciones de niveles considerables.
Recordar que la salida Master generalmente está asignada a un distribuidor que entrega
señal al transmisor y se debe tener cuidado con su nivel.
La asignación a PGM2 (Programa 2) debería ser muy similar y no requeriría demasiado
retoque.
5.2.1 BOTON CUE (ESCUCHA PREVIA)
El botón CUE de pre-escucha sirve para la identificación del audio entrante al canal aunque
el potenciómetro deslizable principal FADER esté todavía cerrado y el botón ON esté
apagado. Su led encendido en cada canal indica su activación.
Por favor, note que cada vez que se elije una selección de CUE en los distintos canales, el
audio que se escucha en los parlantes es la mezcla de todos los audios de los canales
seleccionados.
5.2.2 FUNCIÓN ON/OFF
El botón ON iluminado habilita/deshabilita la salida del canal principal hacia las salidas de
Master PGM1, PGM2 (dependiendo de los interruptores seleccionados en el panel de
asignación del canal).
Si el canal esta en el estado “OFF” (apagado) no se transmite ninguna señal, aunque el
potenciómetro principal FADER esté abierto.
5.2.3 FADER (ATENUADOR DE AUDIO PRINCIPAL)
El atenuador FADER es uno de los mecanismos más importantes de la consola. Por esta
razón, TRIALCOM utiliza potenciómetros que controlan audio por VCA (Amplificadores
Controlados por Tensión), esto asegura una mayor calidad de audio frente a los ruidos que
producen los potenciómetros por procesos de desgaste.
Los atenuadores AFDER instalados en esta Consola tienen un ciclo de vida útil de 300.000
accionamientos, estos ciclos se reducen si el mantenimiento y la limpieza del lugar de
operación no son los adecuados.
MIX - 62
Eagle Broadcast by TRIALCOM
Pag. 9
5.3 CANAL HÍBRIDO TELEFÓNICO
El canal Híbrido Telefónico es capaz de manejar completamente la comunicación telefónica
desde su panel, ya que cuenta con todas las funciones necesarias para ello.
5.3.1 ENTRADA “TELCO”
En esta entrada se conecta la línea telefónica ya sea proveniente de la red pública o desde
una central telefónica interna, utilizando para ello un conector RJ11 estándar en telefonía.
5.3.2 ENTRADA “PHONE”
En esta entrada se conecta el aparato telefónico de igual manera que la línea telefónica
utilizando fichas RJ11.
Al pasar el aparato telefónico por esta entrada, se asegura que al tomar la línea desde la
consola el aparato quede desconectado impidiendo esto que sea utilizado por error.
5.3.3 AJUSTE NULL
Este ajuste esta destinado al rechazo de la señales de PGM en el audio del oyente que
ingresa a la consola, permitiendo darle retorno sin que vuelva a ingresar en el canal. Se
debe ajustar el NULL hasta lograr una disminución del audio de programa PGM en el canal
de híbrido, esto se debe realizar con una comunicación establecida. Ajustar varias veces el
PRESET de NULL que se encuentra en la parte superior de los canales de híbridos, hasta
obtener un rechazo aceptable en el parlante de CUE (mayor a 20 dB mínimo).
5.3.4 CONTROL DE GANANCIA (FADER PRINCIPAL)
El control de ganancia FADER del canal, fija el volumen de la comunicación telefónica.
Existe un ajuste interno (GAIN) que permite una regulación general de la ganancia del canal
de Híbrido Telefónico ubicado en el interior de la consola.
Para acceder a este ajuste se utiliza un pequeño calibrador o destornillador de dimensiones
adecuadas, estos orificios de ajustes están en el panel frontal.
Sugerimos que se ajuste la ganancia de tal forma que el LED indicador de exceso de audio
no alcance a encender, ya que este indica que el audio entrante hace distorsionar la entrada
al canal.
5.3.5 LED “OVERLOAD”
El LED “OVERLOAD” indica que el nivel de audio que está presente a la entrada del canal es
excesivo, esto se corrige bajando el nivel con el control interno (Gain +/-).
MIX - 62
Eagle Broadcast by TRIALCOM
Pag. 10
5.3.6 CONTROL “RTN” LEVEL
El Control de Retorno RTN ajusta el nivel de retorno apropiado para el interlocutor
telefónico. En la posición central, por ejemplo, el nivel debería ser el apropiado.
5.3.7 BOTÓN DE ASIGNACION A BARRAS PGM1 PGM2.
Se deben presionar estos botones para enviar audio al oyente de las barras PGM1 o PGM2.
El retorno de programa al oyente es posible siempre que:
- en los canales esté seleccionado el mismo programa que en el Híbrido (Ej. PGM1).
- que el FADER y el pulsador en los canales estén abiertos y encendidos.
Tenga presente que por defecto los híbridos reciben audio del PGM1, esto significa que
aunque no esté presionado ni PGM1, ni PGM2, le llegará al oyente PGM1. Si PGM1 y
PGM2 están asignados también le llegará al oyente solo PGM1. Si solo está asignado
PGM2 le llegará PGM2 y no PGM1.
La puesta al aire de la comunicación telefónica es posible siempre que:
- este presionado y encendido el LED de selección (PGM1 PGM2)
- el pulsador ON / OFF del canal este encendido.
- el FADER, potenciómetro principal esté abierto.
5.3.8 BOTON CUE (ESCUCHA PREVIA)
El botón CUE de pre-escucha sirve para la identificación del audio entrante al canal aunque
el potenciómetro deslizable principal esté todavía cerrado y el botón ON/OFF este apagado.
El botón CUE toma la comunicación telefónica tanto entrante como saliente. Permite
escuchar al interlocutor en los parlantes de la torreta frontal. El LED muestra que la función
esta activada.
Por favor, note que cada vez que se elije una selección de CUE en los distintos canales, el
audio que se escucha en los parlantes es la mezcla de todos los audios de los canales
seleccionados, esto puede entorpecer la comunicación con el interlocutor telefónico.
5.3.9 BOTON “TALKBACK”
El botón “TALKBACK” se utiliza para accionar el micrófono interno de la consola destinado a
establecer el contacto previo con el interlocutor telefónico. Esto es posible únicamente si el
llamado esta tomado con el botón CUE, de otra forma este pulsador queda inhibido para su
funcionamiento.
El LED encendido indica que esta función esta activa cuando es pulsado el botón, también
corta el audio de CUE cuando el botón esta oprimido por ello hay que soltarlo para escuchar
la respuesta.
MIX - 62
Eagle Broadcast by TRIALCOM
Pag. 11
5.3.10 FADER (ATENUADOR DE AUDIO PRINCIPAL)
El atenuador FADER es uno de los mecanismos más importantes de la consola. Por esta
razón, TRIALCOM utiliza potenciómetros que controlan audio por VCA, esto asegura una
mayor calidad de audio frente a los ruidos que producen los potenciómetros por proceso de
desgaste.
Los FADER colocados en la consola tienen un ciclo de vida útil de 300.000 accionamientos,
estos ciclos se reducen si el mantenimiento y la limpieza del lugar de operación no son los
adecuados.
5.3.11 FUNCIÓN ON/OFF
El botón ON/OFF habilita/deshabilita la salida del canal principal hacia las salidas de Master
PGM1 y PGM2 (dependiendo de los interruptores seleccionados en el panel de asignación).
Si el canal esta en el estado “OFF” (apagado) no se transmite ninguna señal, aunque el
potenciómetro principal FADER esté abierto.
Al presionar el pulsador ON/OFF, el llamado es retenido en el canal y está en condiciones de
ser emitido al aire.
5.3.12 OPERACIÓN DEL CANAL HIBRIDO TELEFONICO
Al pulsar CUE en los canales de híbridos se conecta la comunicación a la consola y la
comunicación está en condiciones de ser emitida al aire. También es posible dialogar en
previo con el oyente mediante el pulsador TBK y el pulsador CUE (pre-escucha) para
realizar los ajustes previos a la emisión al aire.
Si se requiere reajustar el NULL esto solamente puede ser realizado en forma previa,
colocando la llamada en CUE y retocando el preset destinado a tal efecto.
En la posición CUE, el TBK nos permite dialogar con el interlocutor y realizar los ajustes, si
esto así lo requiere, o retener un llamado mientras la otra línea esté en el aire.
En la posición ON del pulsador de activación principal del canal, el TBK está inhibido para su
utilización, solamente se podrá utilizar mientras alguna de las líneas esté en CUE. Esto es
para impedir que errores involuntarios de operación perjudiquen la emisión de la señal al
aire.
Cuando dos llamados estén simultáneamente al aire, la multiconferencia es activada
automáticamente, posibilitando el diálogo entre todos los participantes de la conferencia.
Cuando hay una comunicación en el aire por una de las líneas, y una segunda ingresa y se
requiere que la segunda no salga al aire, esto es posible colocando la segunda
comunicación en CUE, esto hace que el interlocutor escuche “programa” pero bloquea su
emisión al aire.
MIX - 62
Eagle Broadcast by TRIALCOM
Pag. 12
6. SALIDAS DE LA CONSOLA
Entradas MIC
Ecualizador MIC
Entrada LINE
desbalanceada
Entradas LINE
estereo
Entrada LINE
balanceada
NULL
Entradas
Telco
Salida
PGM 1
Tally
Salida
PGM 2
Conector
Torreta
Salida
Estudio
Salida
Control
6.1 SALIDA MASTER (MASTER OUTPUT)
Existen dos salidas por cada barra de programa: RCA hembra desbalanceada L y R y jack
6,5mm L y R. Esto mismo para PGM1 y PGM 2, o sea que se dispone de 4 salidas de
programa, dos por cada canal.
El nivel de salida de PGM OUT 1 y PGM OUT 2 es de 0m dB de nivel de salida y se regulan
con los controles MASTER OUT PGM1 y MASTER OUT PGM2.
Las salidas de Jack 6,5 mm son balanceadas electrónicamente.
Las conexiones presentan la siguiente configuración estándar:
Cuerpo (Tierra)
Punta (Señal +)
Anillo (Señal -)
Sugerimos que, en lo posible, siempre se utilicen conexiones balanceadas.
MIX - 62
Eagle Broadcast by TRIALCOM
Pag. 13
6.2 SALIDA STUDIO - SPK OUT
La salida STUDIO - SPK OUT de Jack 6,5 mm estéreo de parlantes posee la potencia
necesaria para excitar un par de bafles pequeños para los canales L y R en Estudios. De
necesitar más potencia se debería colocar un amplificador externo adicional para
manejarlos.
El audio de esta salida se corta al habilitar cualquier canal de micrófono de la consola para
evitar acoples, al cerrar los canales de micrófono se normaliza el audio.
Su nivel se regula desde STUDIO SPEAKER. Se pueden asignar el PGM1 y PGM2 a los
parlantes o auriculares del estudio, presionando la llave correspondiente en STUDIO
MONITOR CONTROL.
Los pines de los parlantes y auriculares presentan la siguiente configuración estándar:
Cuerpo (Tierra)
Punta (Canal Derecho)
Anillo (Canal Izquierdo)
6.3 SALIDA STUDIO PHN OUT
La salida STUDIO - PHN OUT de Jack 6,5 mm estéreo de auriculares, posee el nivel de
potencia para excitar un auricular estéreo en estudios.
El audio de esta salida no se corta al habilitar cualquier canal de micrófono de la consola. Su
nivel se regula desde el control STUDIO PHONES.
Los pines de los parlantes y auriculares presentan la siguiente configuración estándar:
Cuerpo (Tierra)
Punta (Canal Derecho)
Anillo (Canal Izquierdo)
6.4 SALIDA CONTROL - SPEAKER
La salida CONTROL - SPK OUT de Jack 6,5 mm estéreo de parlantes, posee la potencia
para excitar un par de bafles pequeños para los canales L y R en el Control. De necesitar
más potencia se debería colocar un amplificador externo adicional para manejarlos.
El audio de esta salida no se corta al habilitar cualquier canal de micrófono.
Su nivel se regula desde CONTROL SPEAKER.
Los pines de los parlantes y auriculares presentan la siguiente configuración estándar:
Cuerpo (Tierra)
Punta (Canal Derecho)
Anillo (Canal Izquierdo)
MIX - 62
Eagle Broadcast by TRIALCOM
Pag. 14
6.5 SALIDA CONTROL CONTROL PHONES
La SALIDA CONTROL PHONES de Jack 6,5 mm estéreo de auriculares, está en el extremo
inferior derecho de la consola. Posee la potencia para excitar unos auriculares estéreo
enchufado en la consola en control.
El audio de esta salida no se corta al habilitar cualquier canal de micrófono de la consola. Su
nivel se regula desde el control CONTROL PHONES.
Los pines de los parlantes y auriculares presentan la siguiente configuración estándar:
Cuerpo (Tierra)
Punta (Canal Derecho)
Anillo (Canal Izquierdo)
7. ENTRADA DE MONITOREO DE AIRE
La entrada “AIR” desbalanceada en Jack 6,5 estéreo, permite conectar la salida de un
receptor de radio, por ejemplo, para monitorear lo que efectivamente está saliendo al aire.
Se puede asignar este audio tanto a Estudio como a Control mediante la tecla AIR en las
barras de STUDIO MONITOR CONTROL.
Los Jacks presentan la siguiente configuración estándar:
Cuerpo (Tierra)
Punta (Canal Derecho)
Anillo (Canal Izquierdo)
8. PULSADOR DE TALKBACK
El botón “TalkBack” permite enviar audio del micrófono incorporado (arriba del pulsador),
directamente a los parlantes y a los auriculares permitiendo avisos “privados” que no
saldrán “al aire”. En el caso de estar los micrófonos de la consola abierta, obviamente saldrá
solo por auriculares, ya que los parlantes están muteados en la consola.
Si se activa el botón TALKBACK, el volumen de monitor en el Estudio y en el Control es
atenuado automáticamente para permitir que sea interpretable lo que se esta hablando al
mic de TALKBACK.
MIX - 62
Eagle Broadcast by TRIALCOM
Pag. 15
9. CONECTOR DB-9 TORRETA DE VUMETROS Y CUE
El conector DB-9 transfiere la alimentación de voltajes y las señales de alimentación a los
Vúmetros.
También están presentes las señales de Audio del parlante de CUE.
10. CONECTOR TALLY OUT
Es un conector DB-9 hembra destinado a la conexión del sistema de LUZ de AIRE y de
accesorios como el CARTEL AIRE y RELOJ fabricados por Trialcom. Para otras
instalaciones consultar con nuestro Departamento Técnico.
Hemos provisto esta unidad con un adaptador a “Contacto abierto” para que puedan ser
utilizadas con instalaciones existentes.
Pin 1 Tensión de 12 V
Pin 2 Contacto común de un relay de Tally
(Está dibujado en “reposo” sin activación
de canales de MIC)
Pin 2 con Pin 3 Contacto Normal
Cerrado de un relay
Pin 2 con Pin 4 Contacto Normal
Abierto de un relay.
Pin 9 Contacto Normal abierto
/Al cerrarse por activación de Tally recibe
la tensión de 12 V 100 mA)
Pines 5, 6, 7 y 8 Tierra
MIX - 62
Eagle Broadcast by TRIALCOM
Pag. 16
11 ALGUNOS EJEMPLOS DE CONEXIÓN.
LÍNEA
DIGITAL
ANTENA
ENLACE
STREAMING
AUDIO PARA
INTERNET
ENLACE RF
RECEPTOR AIRE
ANTENA FM
GRABADOR
PERIODÍSTA
CONTROL
CD
GRABADOR
PERIODÍSTA
COMPUTADORA
ESTUDIO
GRABADOR
DIGITAL
CD
ON AIR RADIO CONSOLE
Eagle
BROADCAST
By Trialcom
- GAIN +
- GAIN +
COMPUTADORA
AURICULAR
CONTROL
DISTRIBUIDOR DE
AURICULARES
INCLUYE
ECUALIZADOR
LÍNEA
DIGITAL
ENLACE POR LÍNEA
RECEPTOR AIRE
ANTENA FM
TELÉFONO 1
CONTROL
CD
TELÉFONO 2
LÍNEA 2
LÍNEA 1
COMPUTADORA
ESTUDIO
GRABADOR
PERIODÍSTA
ON AIR RADIO CONSOLE
Eagle
BROADCAST
- GAIN +
- GAIN +
By Trialcom
GRABADOR
DISTRIBUIDOR DE
AURICULARES
INCLUYE
ECUALIZADOR
MIX - 62
Eagle Broadcast by TRIALCOM
Pag. 17
12. ARMADO DE CONECTORES Y CABLES
Funcionamiento Balanceado
con conector de jack estéreo de 6,3 mm
Masa
(Blindaje)
Anillo
Masa
(Blindaje)
Anillo
(Señal -)
Punta
Punta
(Señal +)
Al pasar de funcionamiento Balanceado a Desbalanceado
se debe puentear el Anillo con la Masa del Jack estéreo.
Funcionamiento NO Balanceado
con conector de jack monode 6,3 mm
Masa
(Blindaje)
Masa
(Blindaje)
Punta
(Señal)
Punta
Conexión de Auriculares, Parlante sde Control y Estudio
y Parlantes de CUE externo
Masa
(Blindaje)
Anillo
Masa
(Blindaje)
Punta
Anillo
(Canal
Derecho)
Punta
(Canal
Izquierdo)
Conexión para Conector XLR
Hembra
ATENCION No utilice nunca conexiones
XLR con cableado
asimétrico (pin 1 y 3 puenteados) en las
tomas de entrada de MIC cuando
desee utilizar fuente fantasma
1
Macho
2
3
1 Masa/malla
2 (+)
2 Señal
3 Señal (-)
1
2
Entrada
3
Salida
Para desbalancear se debe
puentear pin 1 con pin 3
Atención: Antes de encender la fuente de potencia, por favor controle que la línea de tensión
correspoonda a la indicada detrás de la fuente de potencia.
La fuente de potencia esta fijada en 220 V CA (si no es solicitada de otra forma) en fábrica.
MIX - 62
Eagle Broadcast by TRIALCOM
Pag. 18
13. ESPECIFICACIONES TECNICAS
MÓDULO DE ENTRADA MICRÓFONO (1-4) SEC. A
Entrada y nivel típico
Balanceada electrónica, -65 /-40dB
Nivel de Ruido Referido a la Entrada
-127dBm
Respuesta en Frecuencia
20Hz 20KHz +/- 0.1dB
Acción del control de Ganancia
20dB
Fuente Phantom
SI 48V VCC
MODULO DE ENTRADA ESTEREO (1 4) SEC. B
Tipo de entrada y nivel típico
Estéreo desbalanceada, -15 / +15dB
Nivel de entrada
0dBm
Acción del control de Ganancia
20dB
Respuesta en Frecuencia
20Hz- 20 kHz ± 0.1dB
MODULO DE ENTRADA ESTEREO (5 6) SEC. A
Tipo de entrada y nivel típico
Estéreo desbalanceada, -15 / +15dB
Nivel de entrada
0dBm
Acción del control de Ganancia
20dB
Respuesta en Frecuencia
20Hz - 20KHz ± 0.1dB
MODULO DE ENTRADA ESTEREO (5 6) SEC. B
Tipo de entrada
Estéreo balanceada, -15 / +15dB
Nivel de entrada
0dBm
Acción del control de Ganancia
20dB
Respuesta en Frecuencia
20Hz - 20KHz ± 0.1dB
MODULO HÍBRIDO TELEFONICO ( 1 y 2 )
Entrada
Línea telefónica RJ-11
Salida
Teléfono estándar RJ-11
Tipo de Híbrido
Puente balanceado c/transformadores
Rechazo ( @ 1Khz ) TIPICO
>35dB (dependiendo de la línea telefónica)
MODULO MASTER
Tipo de Salida
Balanc. electrónica + AUX ( desbalanc.)
Nivel de Salida
+ 6dBm balanceado
Máximo nivel de salida
+21dBm balanceado
Relación S/R
>70dB
Diafonía L-R ( @ 1Khz - 0dBm )
>70 dB
Distorsión ( @ 1Khz - 0dBm )
< 0.05 %
MODULO DE MONITOREO
Salida auriculares operador
Potencia de salida
0.125 W (MAX. @ 8 ohms)
Respuesta en frecuencia
20Hz - 20KHz ± 0.1dB
Impedancia de carga
8 O / 4 O (Típica 32 Ohms)
Salida auriculares estudio
Potencia de salida
0.125 W (MAX. @ 8 ohms )
Respuesta en frecuencia
20Hz 20KHz ± 0.1dB
Impedancia de carga
8 O / 4 O (Típica 32 Ohms)
Amplificador de Cue
Potencia de salida
0.125 W ( MAX. @ 8 ohms )
Respuesta en frecuencia
20Hz - 20KHz ± 0.1dB
Transductor
Parlante incorporado 2,5”
Salidas de línea
Control y Estudio
Potencia de salida
0.125 W (MAX. @ 8 ohms )
Respuesta en frecuencia
20Hz 20KHz ± 0.1dB
Impedancia de carga
8 O / 4 O (Típica 32 Ohms)
Relación S/R
>70dB
Diafonía L-R (@ 1Khz - 0dBm)
>70 dB
Distorsión (@ 1Khz - 0dBm)
< 0.05 %
General
Alimentación
Dimensiones mm.
Peso
MIX - 62
Eagle Broadcast by TRIALCOM
220V AC 50/60Hz ±10% (110 V opcional)
540 x 527 x 35 a 165 con torreta
7.8 Kg. Con embalaje (10.8 Kg. )
Pag. 19
Dimensiones
526 mm
PROFUNDIDAD
ALTO
ANCHO
PESO SIN EMBALAJE
PESO CON EMBALAJE
35 mm frente / 165 mm con torreta
540 mm.
7,8 Kg.
10,8 Kg.
69 mm
BROADCAST
By Trialcom
165 mm
G
Eagle
BROADCAST
- GAIN +
- GAIN +
540 mm
MIX - 62
Eagle Broadcast by TRIALCOM
By Trialcom
526 mm
ON AIR RADIO CONSOLE
35 mm
Pag. 20
14. GARANTÍA
TRIALCOM Sistemas, garantiza este producto contra todo defecto de
fabricación, incluidos los materiales utilizados, excepto en los siguientes
casos:
Equipo manipulado con negligencia y no utilizado según las indicaciones de
este manual de operación e instalación.
Equipo reparado o alterada alguna de sus funciones por personal no
autorizado por TRIALCOM o alguno de sus representantes.
Adaptaciones de accesorios no pertenecientes a esta firma que puedan
alterar los parámetros de ajustes y especificaciones.
Borrado o alterado su número de identificación.
No cumplir con las normas de seguridad eléctrica para la instalación y
protección del equipo.
Casos atribuibles a acciones climáticas y atmosféricas que superen los
valores previstos en las normas de seguridad eléctrica.
En ninguno de los casos TRIALCOM o alguno de sus representantes
asume responsabilidad por las consecuencias del mal funcionamiento del
equipo. TRIALCOM se compromete a reparar o remplazar parcial o
totalmente partes del equipo, dentro del período de la garantía. En ninguno
de los casos contempla el transporte ni los seguros, que corren por cuenta
y riesgo del comprador.
Para proceder al uso de la garantía se deberán aceptar las condiciones que
rigen al respecto y los plazos para proceder a reparar los defectos
detectados.
La vigencia de esta garantía es de 12 (doce) meses, a partir de la fecha de
factura del producto la cual se hará efectiva en las oficinas cuyos datos
figuran al pie de este documento.
FABRICA, DISTRIBUYE Y GARANTIZA:
MIX - 62
Eagle Broadcast by TRIALCOM
Pag. 21
